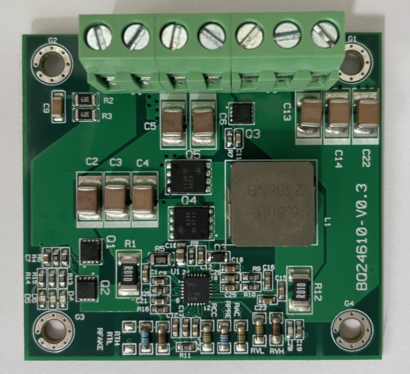

2～4直列リチウムイオン電池向け充電回路(ODS-CH003)
2直列～4直列のリチウムイオンとリン酸鉄電池向け充電回路を設計しました。
充電電圧と充電電流は定数が変更でき、リチウムイオンのほかリン酸鉄にもご使用いただけます。
外部電源の有無を判断するパワーパスに対応します。（非常に高速なスイッチをおこないますが、機器側で負荷の瞬断に対する対策が必要です）
弊社製品リストの該当電池：
簡易仕様：
- 対応電池：リチウムイオン、リン酸鉄
- 充電方法：CC/CV
- 充電電圧：7.2V～16.8V（設定値はご相談ください）
- 最大充電電流：6A（設定値はご相談ください）
- システム出力：パワーパス（アダプタと電池パックの自動切替）
- 基板寸法：57.02mm × 52.07mm
本充電回路に関するお問い合わせにつきましては、お問い合わせフォームよりお願いいたします。
